소개
기존에 사용하던 블럭들을 정리하고 관리하는 프로그램 입니다.
편리한 사용자 인터페이스와 각 그룹별, 분류별로 정리하고 저장할 수 있어 업체의 기존 작업환경에 처음 접하는 사용자들도 언제든지 쉽게 사용할 수 있읍니다.
사용법

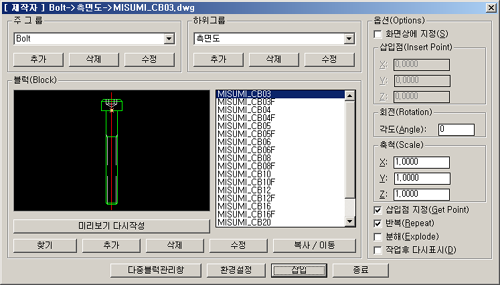

1. 기본관리창
새로운 블럭을 분류별로 나누고 저장할 수 있는 곳입니다.
* 초기설치된 블럭들은 주그룹과 하위그룹 지정에 참고하기 위한 샘플입니다.
* 미리보기 작성시 도면요소가 많은 곳에서 하면 느려질 수 있읍니다. 새도면에서 작업하여 주세요 !!
!! 블럭이름의 명명규칙은 여기를 참고하여 꼭 지켜 주세요.
블럭의 삽입시 반복이 가능하며, 분해를 선택하면 도면에 블럭으로 들어가지 않고 각각 분해되 도면 요소로 삽입이 됩니다.
블럭이름 명명규칙에 어긋나는 블럭을 사용할 때 사용해 주시면 됩니다.

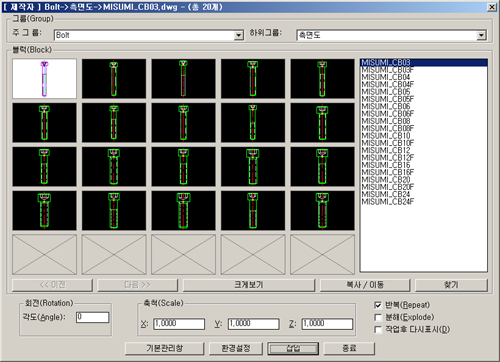

2. 다중관리창
분류된 여러 블럭을 한꺼번에 표시하여 원하는 블럭을 쉽게 찾아 도면에 삽입할 수 있는 곳입니다.

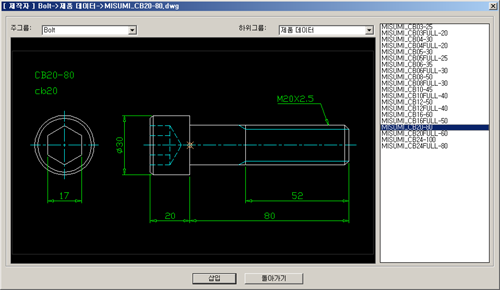

3. 크게보기
제품데이터와 같은 정보를 포함한 블럭을 큰 화면에서 확인해 볼 수 있도록 만든 곳입니다.
작업시 필요한 사항의 기록이나 메모의 용도로 사용하시면 됩니다.
